Manutention levage

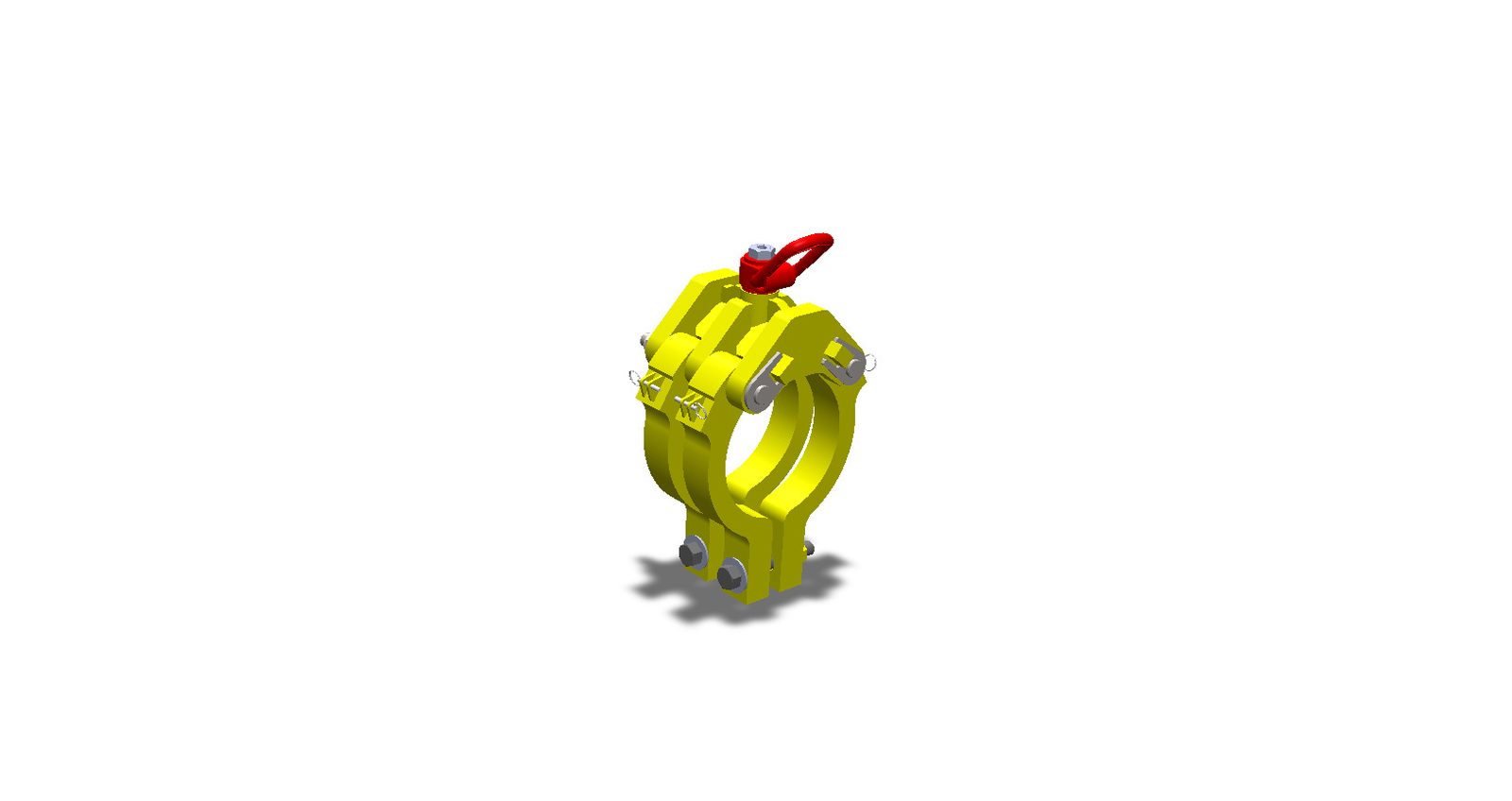

Colliers de levage de béquille
Le projet
Le barrage à hausses Aubert de Seyssel utilise des hausses réglables en position pour réguler le niveau amont. Les hausses sont arcboutées à l’aide de béquilles. La manutention de ces pièces de près de 2 tonnes, précédemment faite avec des élingues en étranglement, requérait un outillage de levage plus rapide à mettre en œuvre et plus flexible d’utilisation.
+ Besoin
Études et calculs pour un outillage spécifique à montage et démontage rapide, à utiliser en levage vertical comme en levage horizontal.
+ Solution
Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM, plans pour fabrication, note de calcul selon référentiels normatifs.
+ Enjeux

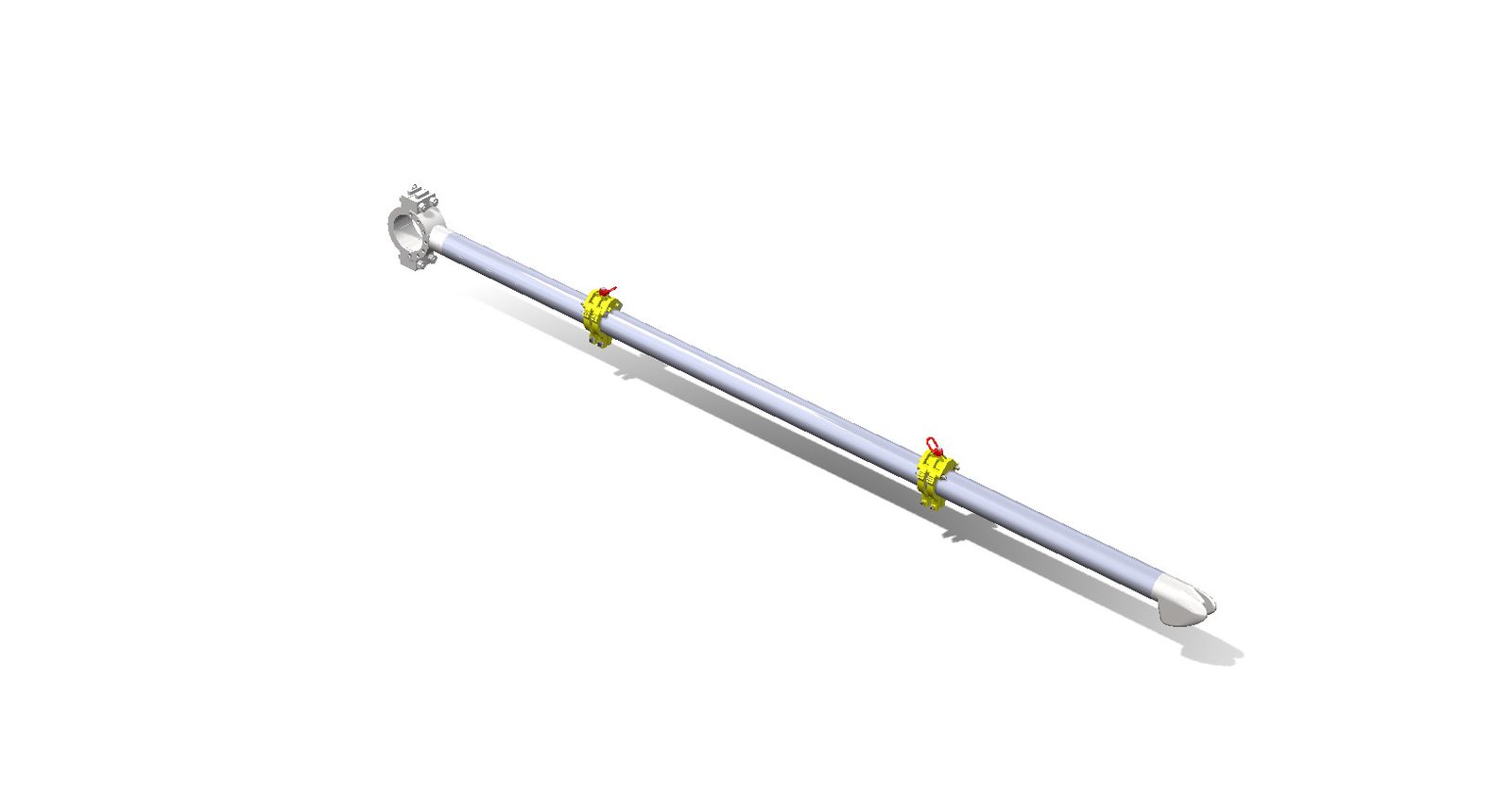

La manutention nécessite une prise avec un ou deux colliers, pour permettre tant la manutention à la verticale qu’à l’horizontale, avec une orientation des colliers de levage sur une plage de 360° vertical et 180° horizontal. Le fonctionnement uniquement par friction et couples de serrage contrôlés permet une mise en place et un retrait aisés et rapides, sans ajout de dispositions supplémentaires sur la béquille.
