Modélisation 3D d’un équipement industriel conçu par SPIDE
+ Projets clients

Nos réalisations
en ingénierie mécanique

Bancs d’essai, ouvrages hydrauliques, ancrages pour nacelles élévatrices, châssis de machines : chaque projet part d’un besoin client et se termine par une solution éprouvée, de la conception aux calculs jusqu’à l’industrialisation.

Une sélection de projets

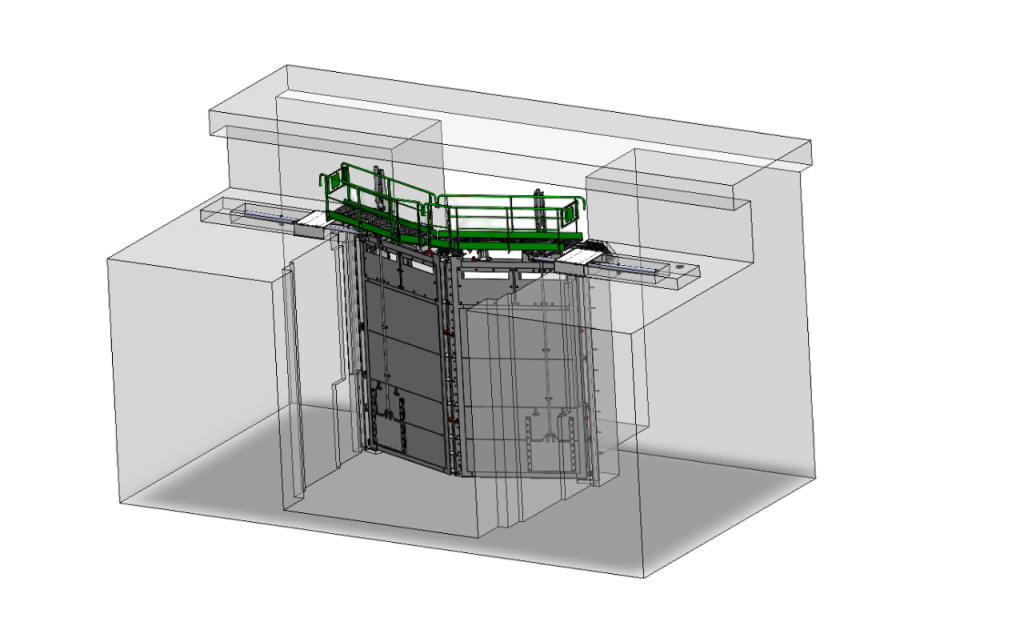

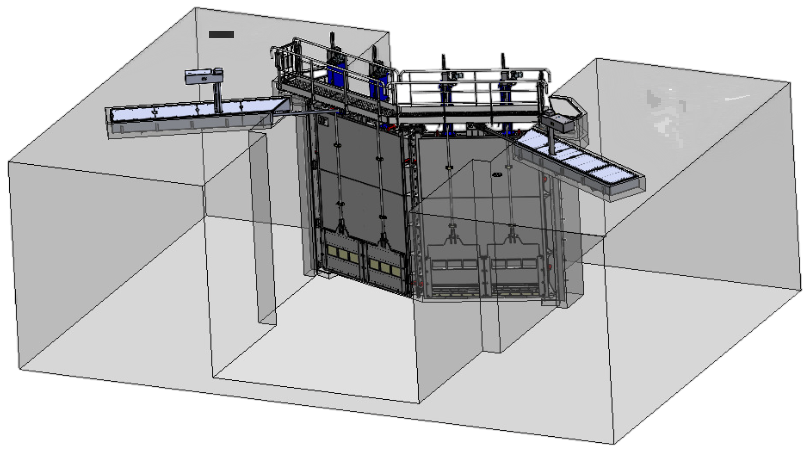

Écluse 34M de Fragnes

2023

Client

Troncy Sas, entreprise spécialisée de chaudronnerie-mécano soudure Découvrir

Maître d’œuvre : Voies Navigables de France (VNF)

Description projet

L’écluse 34M de Fragnes localisée sur le canal du Centre nécessitait un remplacement complet à l’état neuf.

Besoin

Études et calculs pour le remplacement de l’ensemble de l’écluse : implantation, cuirassement, vantaux à vantelles, passerelles, organes de manœuvre, et capotages de protection.

Solution

Actions Spide : relevés sur site, conception 2D/3D, calculs mécaniques, calculs de résistance, plans pour fabrication.

Enjeux

La situation particulière de l’écluse, adossée à un pont routier, nécessitait un soin particulier pour la prise en compte du génie civil et la précision d’exécution. Le projet comportait en outre des besoins de refonte spécifiques : passage à deux vantelles, lisses de défense en position basse, structure de porte à reconcevoir, ajustement possible de la hauteur d’eau, refonte des passerelles.

Voir la réalisation
Écluse 34M de Fragnes

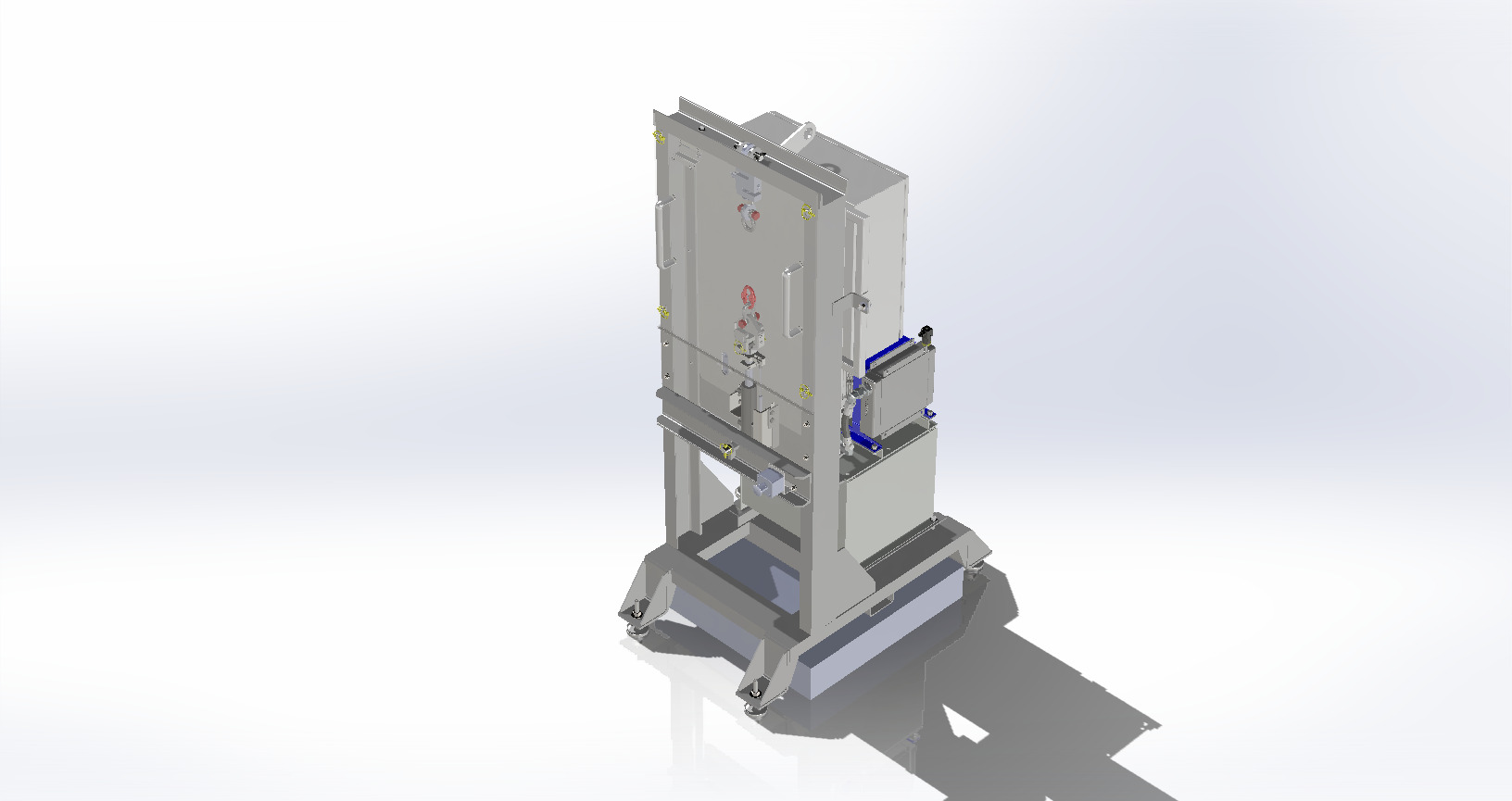

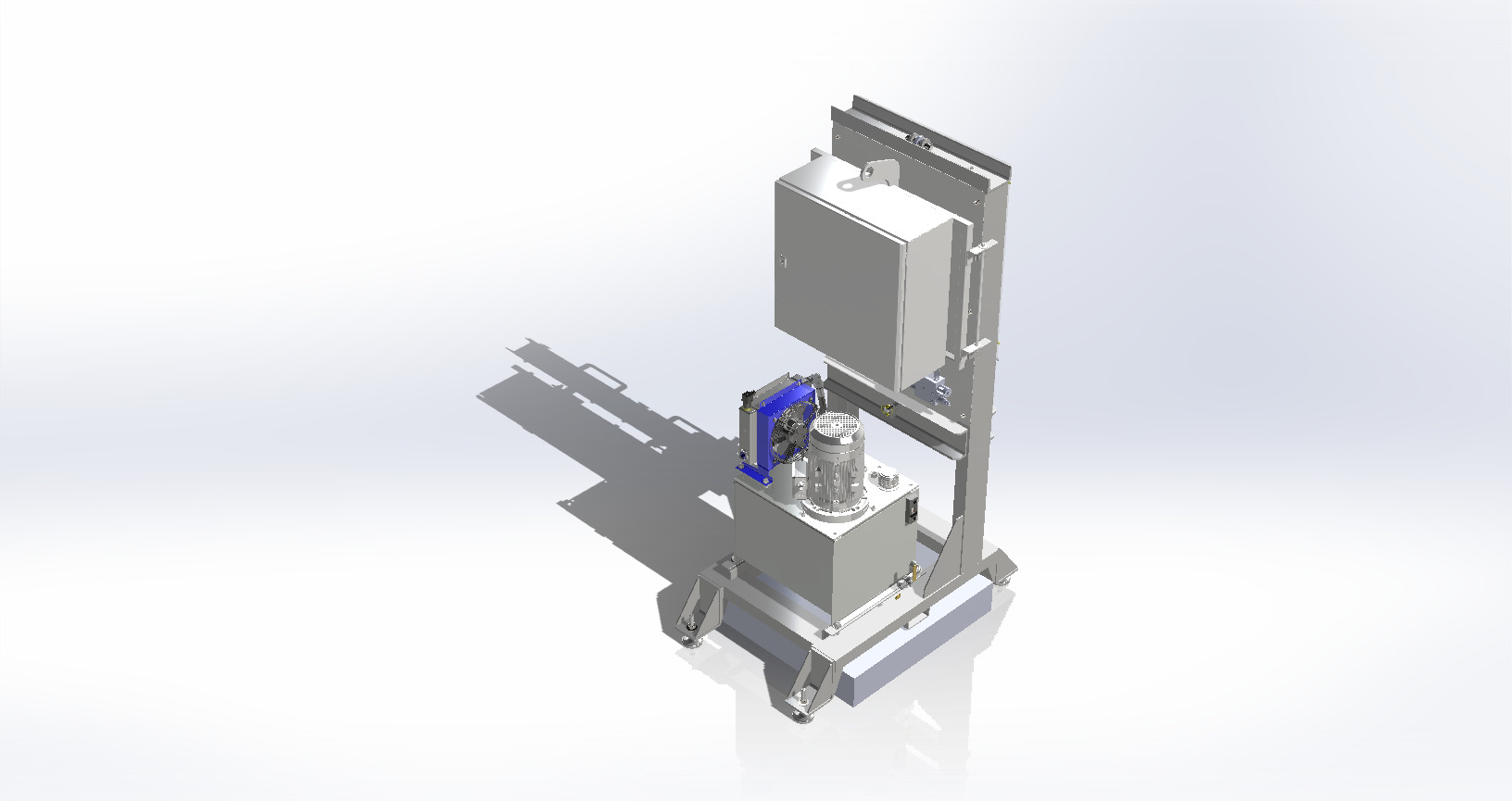

Banc de traction

2023

Client

Cerebrum pour Haulotte Group

Description projet

Le projet est de réaliser un banc destiné à des essais de traction sur un produit, basé sur une centrale hydraulique de puissance. L’ensemble doit avoir la capacité de plusieurs dizaines de milliers de cycles.

Besoin

Études pour la réalisation d’un banc destiné aux essais de traction, intégrant centrale hydraulique, contrôle commande, sécurités, bâtis et accessoires. Le banc doit permettre d’établir un effort de traction de 16000N sans déformation. Il doit permettre l’installation d’instrumentation. Il doit protéger les utilisateurs en cas de casse de pièces.

Solution

Analyse de risques, Conception 2D/3D, Sélection des composants, Calculs de structure : FEM, analytique (Eurocode 3), Calculs de dimensionnement capacité et puissance de la centrale et du vérin, Plans pour fabrication, Spécifications de fournitures, Tests en charge

Enjeux

Les enjeux de ce banc reposent sur : La sécurité des opérateurs, La fiabilité, L’endurance, Aucun risque de projection de pièces en cas de rupture, La rapidité de mise en œuvre et de réglage

Voir la réalisation
Banc de traction
Banc de traction

Banc d’essai de performance pour pompe hydraulique

2021

Client

Cerebrum pour Haulotte Group

Description projet

Le projet est de réaliser la partie mécanique d’un banc destiné à la caractérisation et aux essais de performances d’une pompe hydraulique, montée sur une pelle mécanique. Le banc d’essai étudié répond à ce besoin.

Besoin

Études pour la réalisation d’un banc destiné aux essais de performances d’une pompe hydraulique, monté sur une table d’usinage avec des rainures à lardons. Le banc doit permettre de compenser les défauts d’alignement des composants, de résister aux couples de démarrage, de freinage, et à la montée en puissance. Il doit permettre l’installation d’instrumentation, notamment d’un couplemètre. Il doit protéger les utilisateurs en cas de casse de pièces .

Solution

Conception 2D/3D, Calculs de couples de renversement, Calculs de résistance (bâtis et boulonnerie), Plans pour fabrication, Spécifications de fournitures

Enjeux

Les enjeux de ce banc reposent sur : Aucune vibration venant parasiter l’essai tout au long de sa durée, Aucun risque de projection de pièces en cas de rupture, Aucun risque d’accès aux parties tournantes durant toute la durée de l’essai, La rapidité de mise en œuvre et de réglage

Voir la réalisation
Banc d’essai de performance pour pompe hydraulique
Banc d’essai de performance pour pompe hydraulique

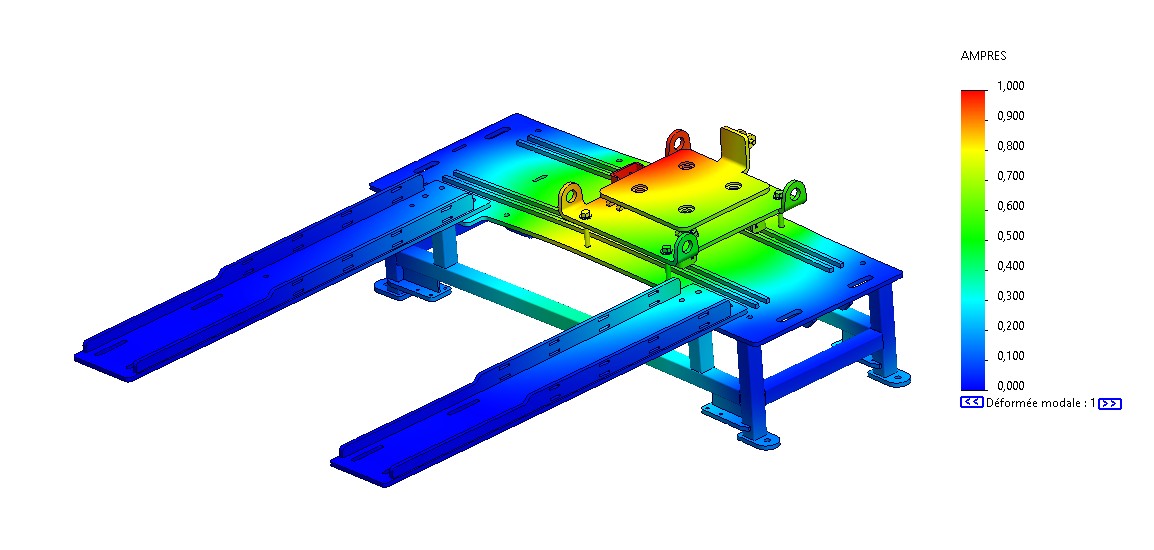

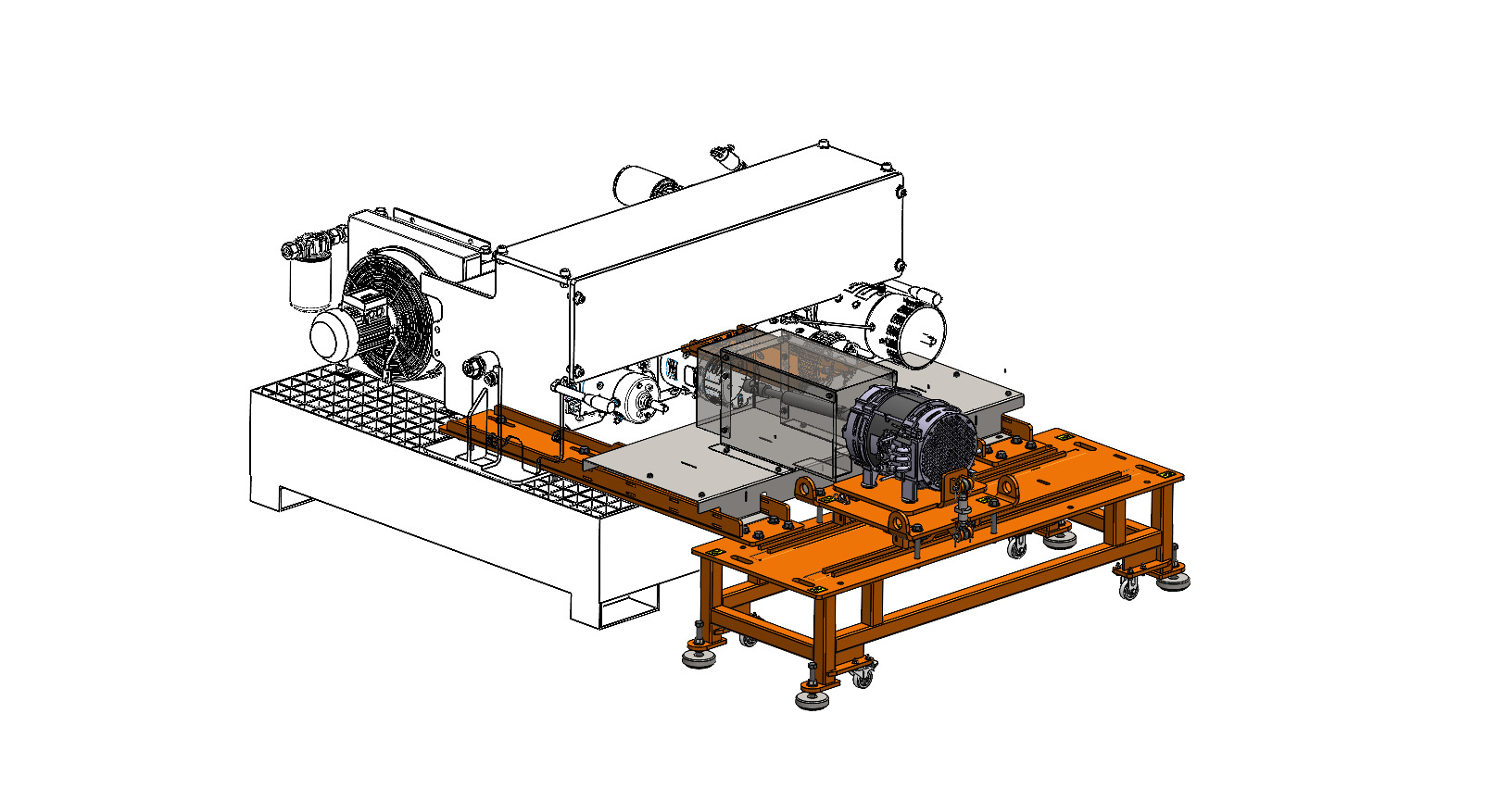

Banc modulaire pour essais d’endurance de pompes hydrauliques

2021

Client

Cerebrum pour Haulotte Group

Description projet

Les pompes hydrauliques montées sur une large gamme d’élévateurs de personnes doivent couvrir l’ensemble de la vie de la machine. Dans ce but, les pompes doivent être éprouvées en endurance pour vérifier leur durée de vie en charge, tout au long d’un cycle d’essai prédéfini. Le banc d’endurance étudié répond à ce besoin.

Besoin

Études pour la réalisation d’un banc destiné aux tests d’endurance de pompes hydrauliques, adaptatif et modulaire pour des types multiples de pompes, avec une plage de fonctionnement de 1000 à 4000 tr/min.

Solution

Conception 2D/3D, Analyse vibratoire, Calculs de résistance, Plans pour fabrication, Spécifications de fournitures

Enjeux

Les enjeux de ce banc reposent sur : Un taux de service attendu de 100 %, Aucune vibration venant parasiter l’essai tout au long de sa durée, Adaptatif à la gamme de pompes à tester, Aucun risque de projection de pièces en cas de rupture, Aucun risque d’accès aux parties tournantes durant toute la durée de l’essai, La rapidité de mise en œuvre et de réglage

Voir la réalisation
Banc modulaire pour essais d’endurance de pompes hydrauliques
Banc modulaire pour essais d’endurance de pompes hydrauliques

Modification de châssis

2022

Client

Cerebrum pour Pellenc

Description projet

Le châssis d’une machine à récolter les olives d’un nouveau type est soumis à validation globale, car présentant des différences substantielles par rapport aux précédentes conceptions éprouvées.

Besoin

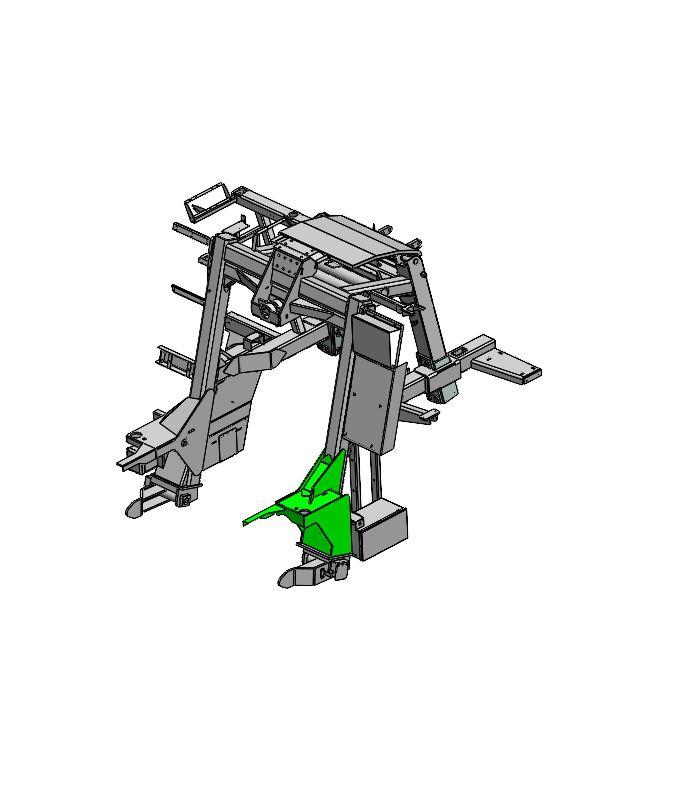

Réaliser les études FEM pour les vérifications globales du châssis, en statique, dynamique et vibratoire. Proposer des alternatives de conception compatibles avec les composants et la dynamique attendue du châssis.

Solution

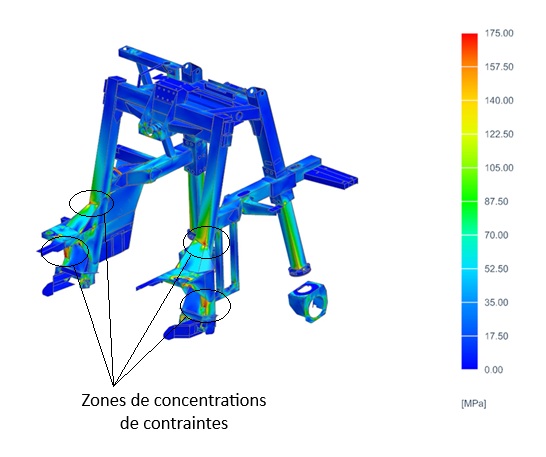

Réalisation des études FEM sur les phases de vie du châssis (accélération, freinage, dévers, pente, virage) : Cerebrum. Détection de zones à fortes concentrations de contraintes, notamment aux jonctions soudées. Propositions d’alternatives de conception: Spide

Enjeux

Les enjeux de ce projet reposent sur : Traiter les concentrations de contraintes, Diffuser les efforts, Garder le même poids que le châssis d’origine, Garder la compatibilité avec les composants montés sur le châssis.

Voir la réalisation
Modification de châssis
Modification de châssis

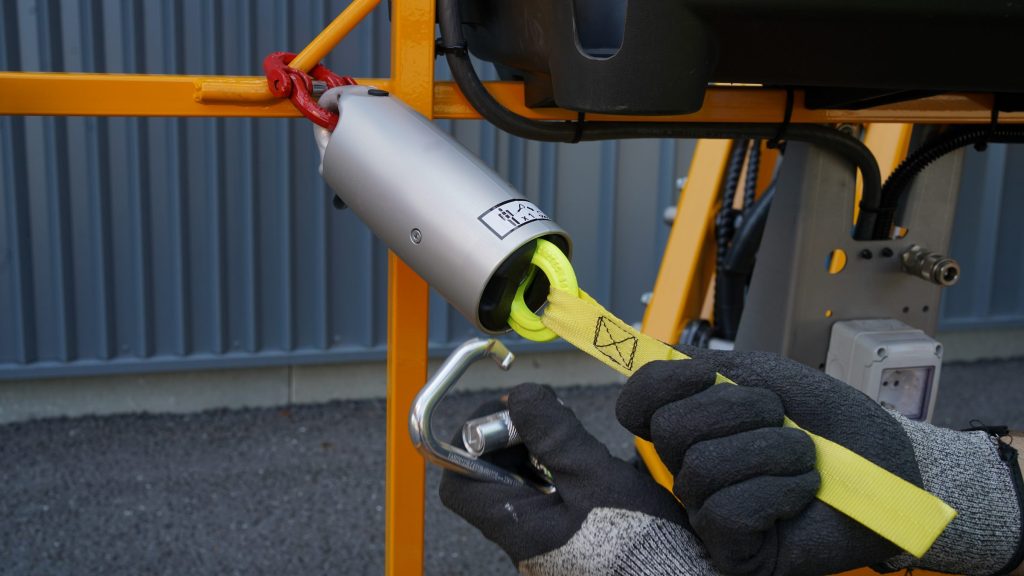

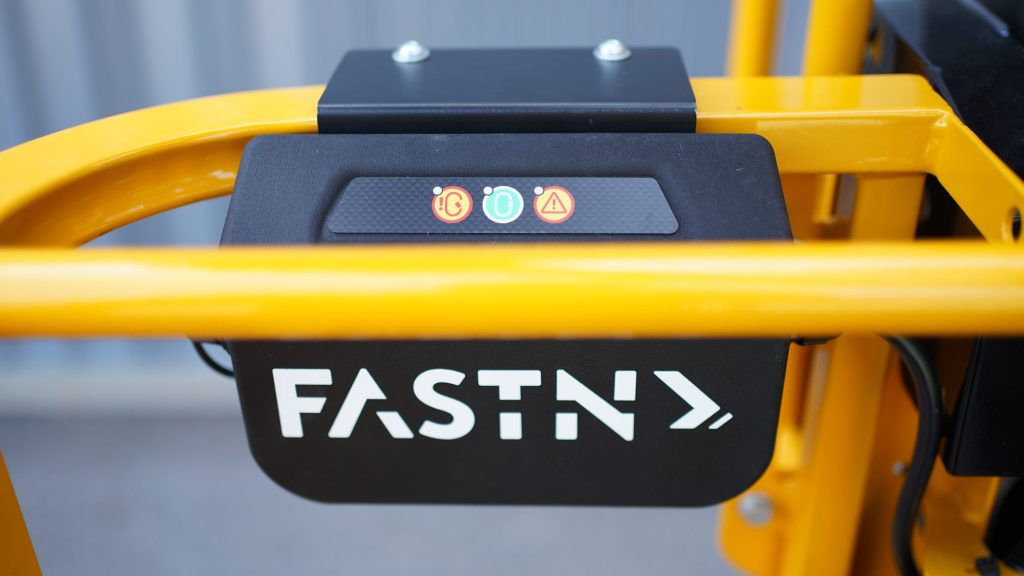

Ancrage actif pour nacelles élévatrices

2023-2024

Client

Cerebrum (groupe FluiDesign) pour Haulotte Group Découvrir

Description projet

La sécurité des opérateurs de nacelles élévatrices (PEMP) passe par l’ancrage de leur harnais de sécurité. Le projet est de développer et d’industrialiser un produit à partir d’un concept prototype du client Haulotte Group. Ce produit, composé d’un ancrage actif et d’un boîtier de contrôle connecté, apporte une garantie d’ancrage de l’utilisateur et d’information permanente aux responsables de chantier.
Développement mécanique et plastique : Spide. Développement électronique et contrôle-commande : FD Intégrateur (groupe FluiDesign).

Besoin

Études complètes pour la conception, les tests, la réception, la fabrication et l’industrialisation du produit.

Solution

Sélection de technologies, Conception 2D/3D multi-technologies : fonderie, plastique, mécanique, tôlerie…, Calculs, 3D et plans pour fabrication, Spécifications de fournitures

Enjeux

Les enjeux de ce projet reposent sur : Un taux de service attendu de 100 %, La rapidité et la fiabilité de mise en œuvre, L’adaptabilité à toute PEMP, La légèreté et la résistance, La durabilité, Le développement durable

Voir la réalisation
Ancrage actif pour nacelles élévatrices
Ancrage actif pour nacelles élévatrices

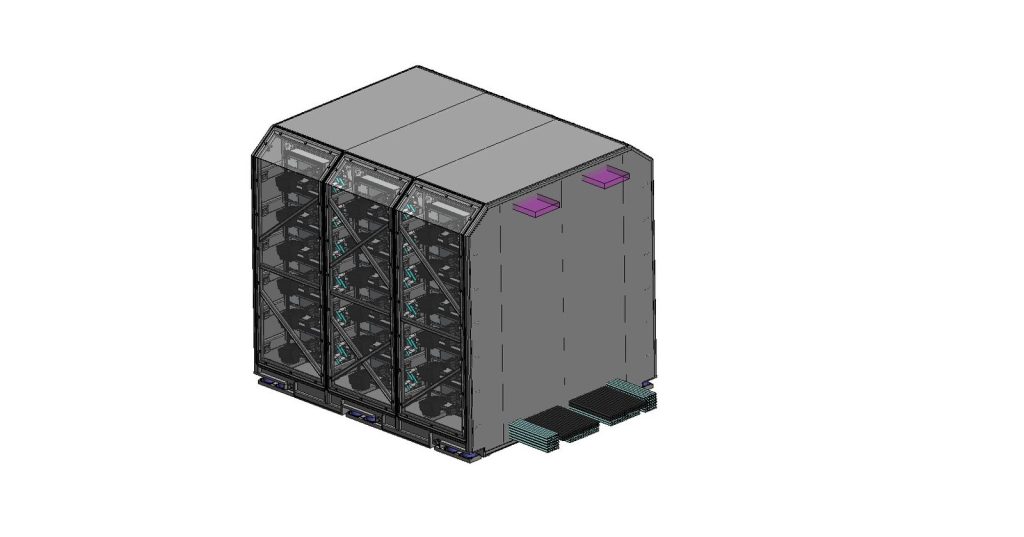

Châssis de batteries pour locomotive

2025

Client

Novium

Description projet

Le projet consiste à concevoir un châssis de stockage pour des batteries destinées à la traction de la locomotive, monté sur le châssis de la locomotive.

Besoin

Études et calculs d’avant-projet pour les châssis de batteries.

Solution

Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM.

Enjeux

Les châssis permettent de répondre aux exigences de résistance et de construction des standards ferroviaires, montés sur dispositif anti-vibratoire, et permettant la circulation des câbles et circuits de refroidissement.

Voir la réalisation
Châssis de batteries pour locomotive

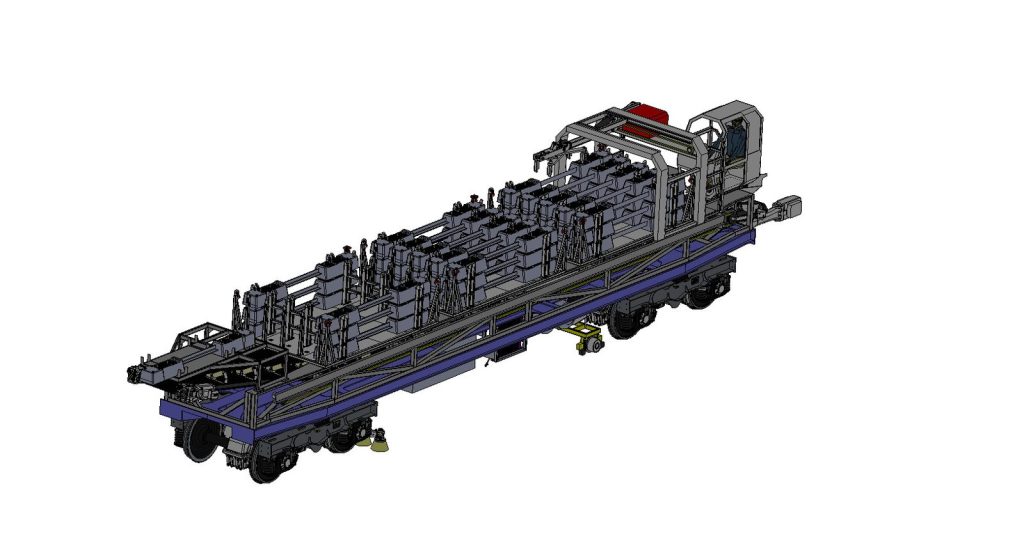

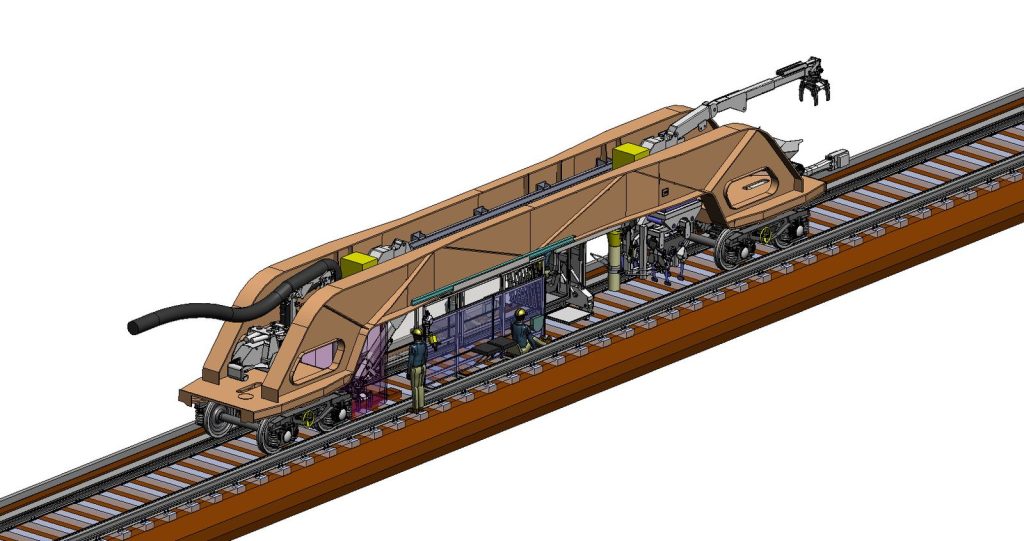

Train de travaux RATP

2023

Client

Novium

Description projet

Le projet consiste à fournir un train de travaux destiné à l’entretien des voies du métro parisien : mesures de voies, renouvellement de ballast et de traverses. Les équipements principaux montés sur le wagon doivent permettre de stocker, manutentionner et poser les traverses, permettre de poser les éclisses, convoyer le ballast usagé et neuf, bourrer la voie, mesurer la voie, procéder au nettoyage.

Besoin

Études et calculs d’avant-projet pour les équipements montés sur les wagons ciblés par le marché.

Solution

Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM.

Enjeux

Les équipements sont compatibles avec l’encombrement disponible des wagons, répondent aux exigences de cadence et de maintenance, permettent la réalisation des fonctions principales.

Voir la réalisation
Train de travaux RATP
Train de travaux RATP

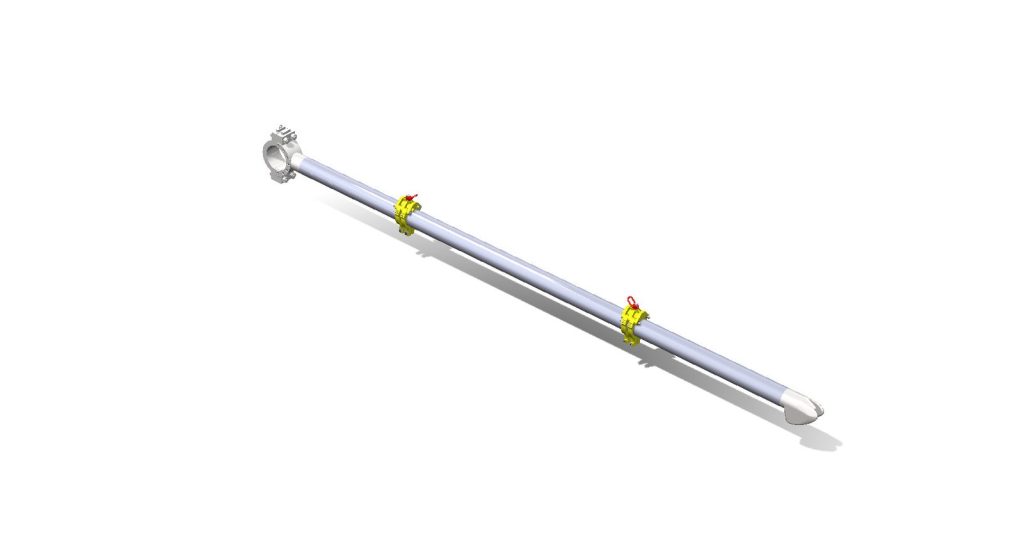

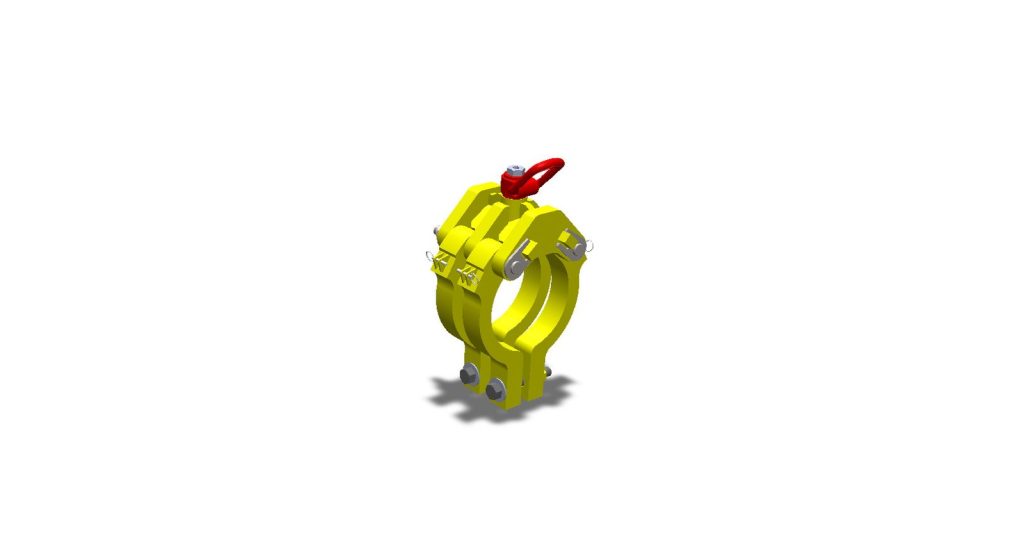

Colliers de levage de béquille

2025

Client

Cimat Ugine / CNR

Description projet

Le barrage à hausses Aubert de Seyssel utilise des hausses réglables en position pour réguler le niveau amont. Les hausses sont arcboutées à l’aide de béquilles. La manutention de ces pièces de près de 2 tonnes, précédemment faite avec des élingues en étranglement, requérait un outillage de levage plus rapide à mettre en œuvre et plus flexible d’utilisation.

Besoin

Études et calculs pour un outillage spécifique à montage et démontage rapide, à utiliser en levage vertical comme en levage horizontal.

Solution

Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM, plans pour fabrication, note de calcul selon référentiels normatifs.

Enjeux

La manutention nécessite une prise avec un ou deux colliers, pour permettre tant la manutention à la verticale qu’à l’horizontale, avec une orientation des colliers de levage sur une plage de 360° vertical et 180° horizontal. Le fonctionnement uniquement par friction et couples de serrage contrôlés permet une mise en place et un retrait aisés et rapides, sans ajout de dispositions supplémentaires sur la béquille.

Voir la réalisation
Colliers de levage de béquille
Colliers de levage de béquille

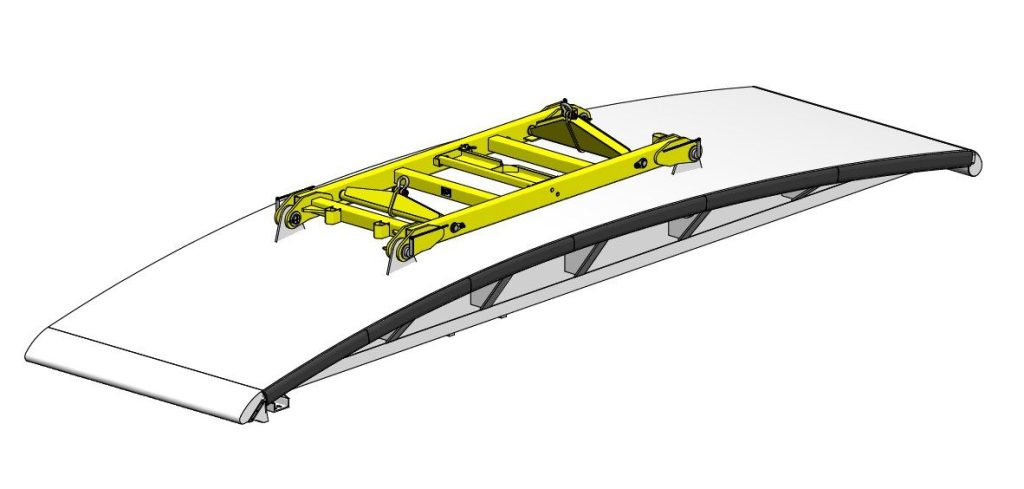

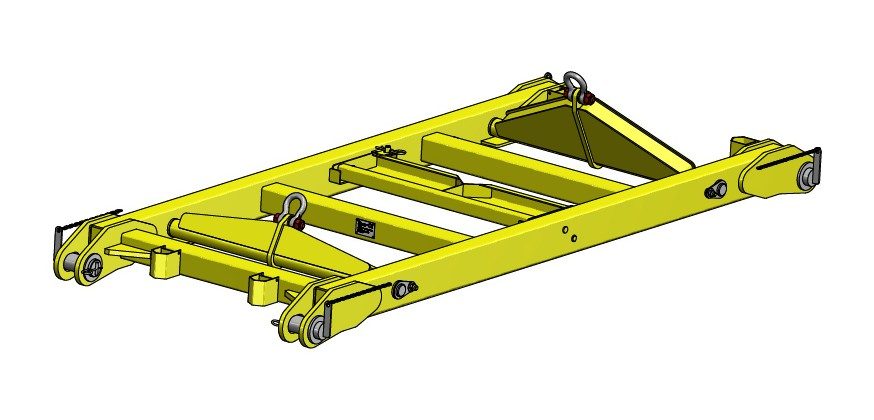

Palonnier de hausse

2025

Client

Cimat Ugine / CNR

Description projet

Le barrage à hausses Aubert de Seyssel utilise des hausses réglables en position pour réguler le niveau amont. Les hausses sont changées ou démontées pour rénovation. La manutention de ces pièces requiert un palonnier de levage dédié.

Besoin

Définition d’un palonnier spécifique utilisable en levage horizontal et en levage vertical, muni de fixations rapides pour montage sur les hausses, et d’une plateforme repliable pour permettre à un opérateur de monter sur le palonnier afin de mettre en place les élingues.

Solution

Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM, plans pour fabrication, note de calculs.

Enjeux

Le palonnier satisfait les exigences du référentiel de levage, dans les deux configurations de levage. L’ensemble des pièces est disponible à demeure sur le palonnier, avec des emplacements de stockage, et des chaînes de retenue.

Voir la réalisation
Palonnier de hausse
Palonnier de hausse

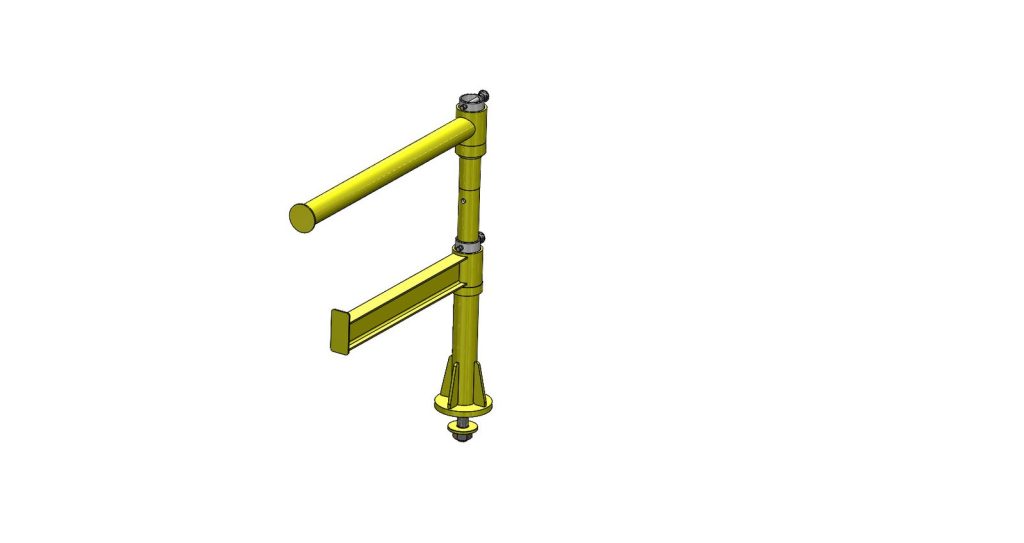

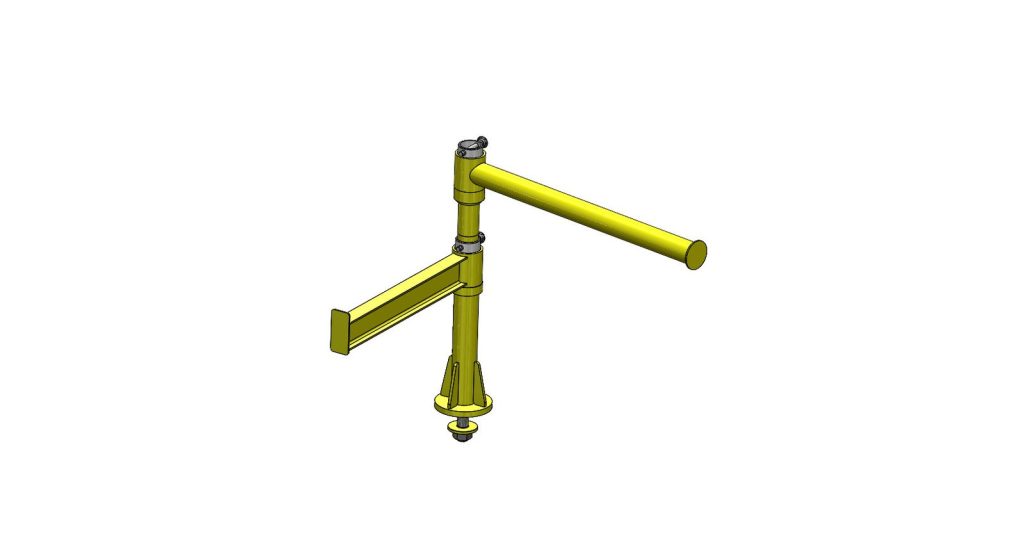

Potence modulaire de levage

2025

Client

Troncy / Siemens Gamesa

Description projet

La maintenance des éoliennes nécessite notamment de pouvoir lever des charges depuis le sol jusqu’à la tête de l’éolienne. À cet effet, des équipements de levage adaptés à un environnement confiné sont nécessaires.

Besoin

Études et calculs pour une potence de levage :
Modulaire
Pouvant se monter sur différents supports
Avec bras rotatifs de portées spécifiques
Avec deux positions en hauteur
De charge maximum d’utilisation (CMU) 300 kg
Conforme à la règlementation

Solution

Réalisation de la conception 2D/3D sur la base du cahier des charges
Vérifications de résistance par calculs mécaniques
Vérifications par calculs de structure et calculs FEM
Plans pour fabrication
Rédaction d’une note de calcul selon référentiels normatifs
Construction du dossier de certification et de test en charge

Enjeux

La conception de la potence permet de satisfaire les opérations de maintenance. Un des atouts majeurs est le faible poids de chaque élément la constituant, permettant des manipulations aisées sans outillages ou moyens de levage pour en réaliser le montage et la mise en place.

Voir la réalisation
Potence modulaire de levage
Potence modulaire de levage

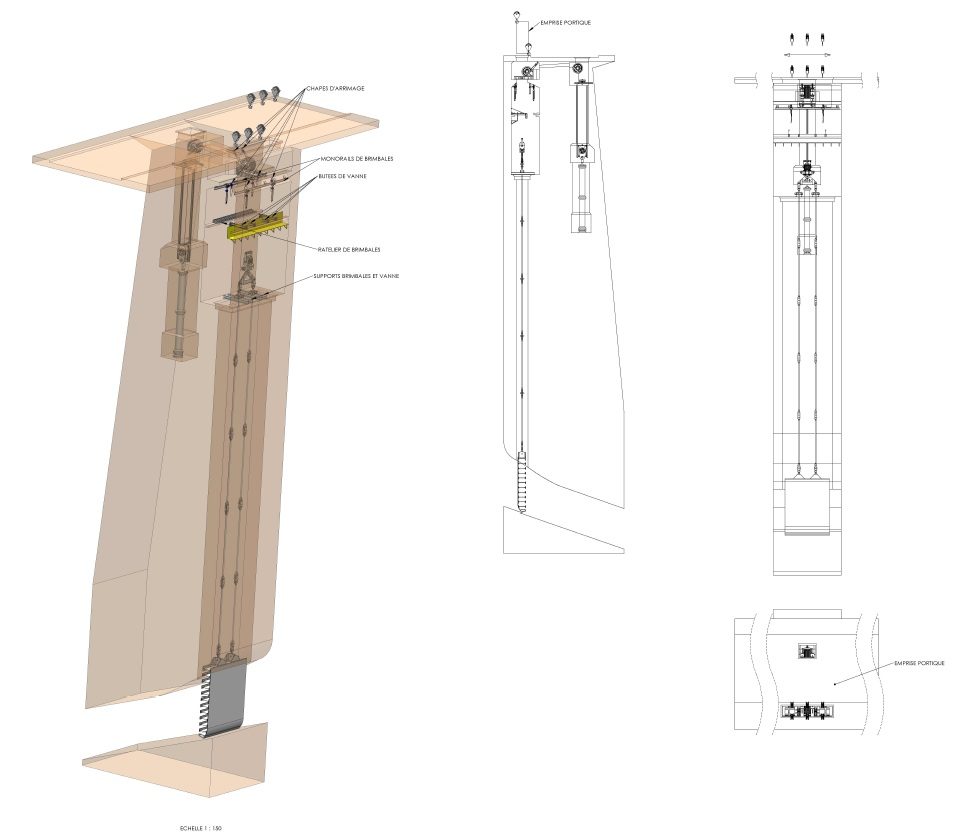

Barrage de Génissiat

2025

Client

Ecovex

Description projet

Phase de pré-étude des travaux futurs du barrage hydroélectrique de Génissiat (01) : rénovation des vannes de tête.

Besoin

Élaboration des modes opératoires de dépose et de repose des vannes, brimbales, mouflages et palonnier.
Définition des moyens, outillages et équipements nécessaires aux opérations.

Solution

Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM, plans pour fabrication, notes de calcul préliminaires selon référentiels normatifs.

Enjeux

L’ensemble des procédures et les outillages associés ont été conduits de manière à avoir une pré-étude prête pour les études et calculs d’exécution.

Voir la réalisation
Barrage de Génissiat

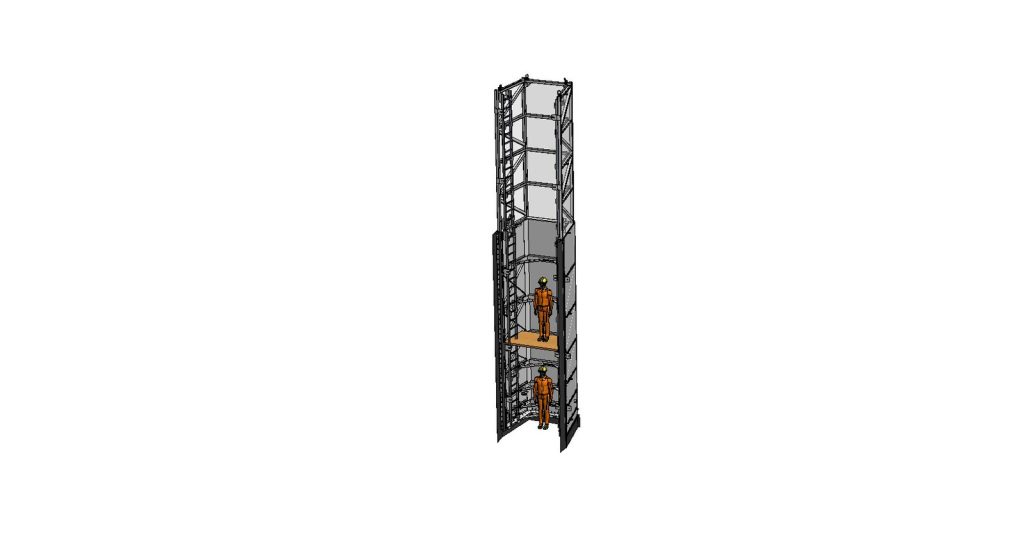

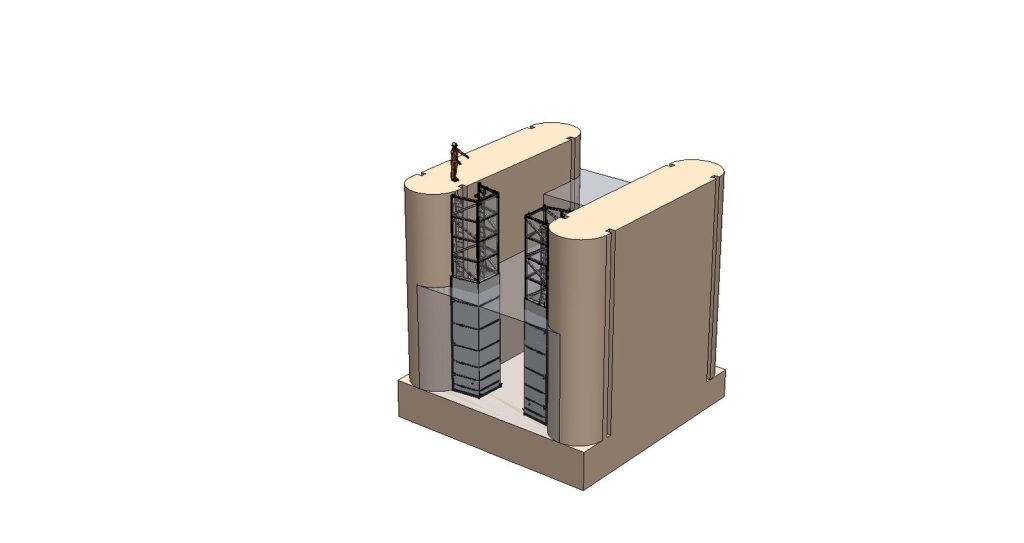

Batardeau ventouse

2025

Client

Ecovex

Description projet

Pour effectuer des opérations sur le pont du Tixier (Dunkerque), il est nécessaire de pouvoir travailler à pied sec sur une partie de l’ouvrage, du radier au bajoyer. Pour ce faire, la pose d’un batardeau permettant la mise hors d’eau de la zone de travail sur toute la hauteur du génie civil est nécessaire.

Besoin

Études et calculs pour un batardeau ventouse équipé de :
Dispositions de levage pour la mise en place et le retrait par une grue
Dispositions d’arrimage au génie civil
Étanchéités de seuil, étanchéités latérales
Dispositions de poses de plateformes de travail
Échelles de descente
Ancrages de sécurité pour les opérateurs
Circulation de tuyau de pompe
Vanne en partie basse

Solution

Actions Spide : conception 2D/3D, calculs mécaniques, calculs FEM, plans pour fabrication, note de calcul selon référentiels normatifs.

Enjeux

L’implantation sur une extrémité de quai a nécessité de développer une étanchéité spécifique pour épouser l’arrondi du quai. Les nombreuses fonctions à intégrer et les efforts à absorber dans diverses situations ont nécessité une conception rigoureuse.

Voir la réalisation
Batardeau ventouse
Batardeau ventouse
